H3C S5560X-EI 系列交换机

H3C S5560X-EI系列交换机是三层千兆以太网交换机产品，是为要求具备高性能、高端口密度且易于安装的网络环境而设计的智能型可网管交换机。基于业界专业的高性能硬件架构和H3C先进的Comware V7软件平台开发，同时基于强大的统一交换平台，实现有线无线的无缝融合。H3C S5560X-EI系列交换机可集成无线控制功能，实现接入层无线/有线本地转发，消除无线控制带宽瓶颈，扩大无线部署规模，节省用户投资成本。

S5560X-EI系列以太网交换机提供10/100/1000Base-T自适应以太网端口或10GE SFP+光口，并通过子卡可支持10GE电口、40GE QSFP+光口。在企业网中，可以作为接入设备提供千兆到桌面应用，或作为中小企业的核心；在城域网或者行业用户中，向下可以提供千兆接入最终用户或汇接低端交换机，向上可以通过万兆或40GE光纤或者链路聚合汇聚到核心交换机。

S5560X-EI系列以太网交换机支持创新的VxLAN技术，可以同时支持VxLAN二三层网关。

H3C S5560X-EI系列以太网交换机目前包含如下型号：

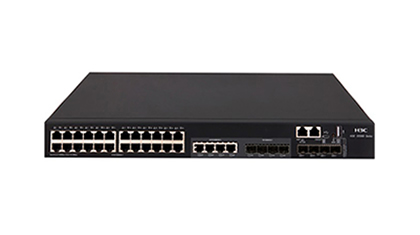

* S5560X-30C-EI：24个10/100/1000BASE-T端口（其中8个combo口），4个10G/1G BASE-X SFP+端口，1个端口扩展槽位，2个风扇模块槽位，2个电源模块槽位；

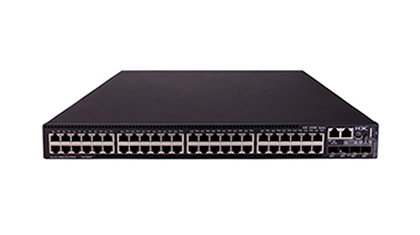

* S5560X-54C-EI：48个10/100/1000BASE-T端口，4个10G/1G BASE-X SFP+端口，1个端口扩展槽位，2个风扇模块槽位，2个电源模块槽位；

* S5560X-30F-EI：24个SFP端口（其中8个combo口），4个10G/1G BASE-X SFP+端口，1个端口扩展槽位，2个风扇模块槽位，2个电源模块槽位；

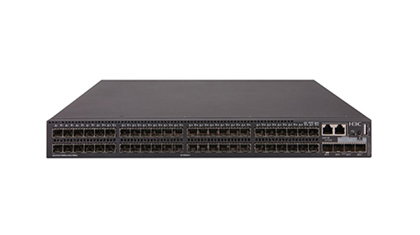

* S5560X-54F-EI：48个SFP端口，4个10G/1G BASE-X SFP+端口，1个端口扩展槽位，2个风扇模块槽位，2个电源模块槽位；

* S5560X-30C-PWR-EI：24个10/100/1000BASE-T端口，4个10G/1G BASE-X SFP+端口，1个端口扩展槽位，2个风扇模块槽位，2个电源模块槽位；

* S5560X-54C-PWR-EI：48个10/100/1000BASE-T端口，4个10G/1G BASE-X SFP+端口，1个端口扩展槽位，2个风扇模块槽位，2个电源模块槽位；

* S5560X-34S-EI：28个10/100/1000BASE-T端口（其中4个combo口），4个10G/1G BASE-X SFP+端口，2个40G QSFP+端口，固化电源、风扇；

* S5560X-54S-EI：48个10/100/1000BASE-T端口， 4个10G/1G BASE-X SFP+端口，2个40G QSFP+端口，固化电源、风扇。

组网应用
S5560X-EI系列以太网交换机为千兆接入交换机，下行能够提供24/48个自适应千兆接口，组网方式灵活，可以应用于校园网络的千兆到桌面的接入，以及用于数据中心服务器群的连接。下面是几种典型的组网方式。

在ADCampus中的应用

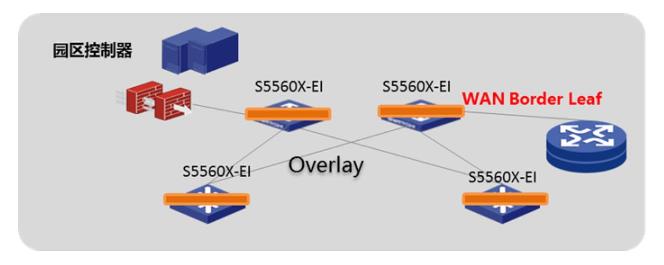

在ADCampus组网中，S5560X-EI可以作为千兆leaf节点，作为VxLAN二三层网关。

图1-1 在ADCampus应用

在汇聚层的应用
在校园网中，S5560X-EI系列以太网交换机可作为汇聚层交换机，提供了高性能、大容量的交换服务。5560固定支持4个万兆端口， 通过8口万兆卡还可以扩展，即配成万兆口做下行，下挂S5130（带固定万兆上行的千兆设备）实现GE/10G的汇聚。

图1-2 在企业网/园区网汇聚层应用
