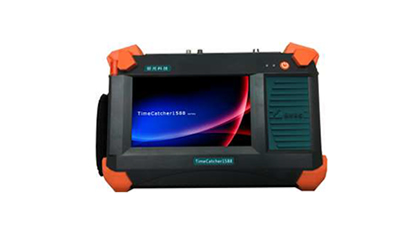

TC-1588 时间同步测试仪

TC-1588 时间同步测试仪

  • 所属分类: 2M协议及误码测试仪
  • 时间同步测试仪
  • 精密时间综合分析仪
  • 产品说明:TimeCatcher1588(TC-1588)时间同步测试仪、精密时间综合分析仪是一款为通信、电力、铁路等行业的精确时间系统而设计的便携式专业时间同步测试仪,集时间测试、时钟测试、仿真测试等多功能于一体,可用来测试、分析各类时间、时钟同步系统,广泛应用于智能通信网络开通、验收、维护、科研、生产,以及工业自动化、航空航天等领域。
  • 在线订购

TimeCatcher1588(TC-1588)时间同步测试仪、精密时间综合分析仪是一款为通信、电力、铁路等行业的精确时间系统而设计的便携式专业时间同步测试仪,集时间测试、时钟测试、仿真测试等多功能于一体,可用来测试、分析各类时间、时钟同步系统,广泛应用于智能通信网络开通、验收、维护、科研、生产,以及工业自动化、航空航天等领域。

功能特点:

⊙ 内置铷原子钟、GPS/BD接收器,可以复现高精度UTC时间及产生高精度的时钟,作为测试基准

⊙ 可以测试时间信息接口, 包括:PTP(IEEE1588v2)、1PPS、TOD、NTP/SNTP、DCLS、串口时间报文、IRIG-B、DCF77等;

⊙ 可以测试同步时钟接口,包括:2.048MHz、10MHz、2.048Mbps、SyncE

⊙ 精密测量IEEE1588v2时间同步系统,或基于SyncE的时钟同步系统

⊙ TOD报文实时显示,TOD偏差实时显示

⊙ PTP报文实时捕获、解析、存储,PTP协议同步过程实时显示

⊙ 采用优化的高置信度统计算法,可直接给出建议补偿值,为用户制定补偿策略提供参考

⊙ 作为辅助时间服务器使用,可以使用仪表输出的1PPS+TOD或PTP信号,向系统注入时间信息

⊙ 支持电力SOE事件顺序记录、IEC61850 GOOSE报文解析

⊙ 支持同步互通性和OAM测试,提供2.048MHz、10MHz、2.048Mbps精确外时钟基准输入,实现时钟漂移测试同源

⊙ 支持长时间连续测试,统计分析时间同步和时钟同步的长期漂移性能,计算MTIE、TDEV实时抓屏功能,随时可以图片方式保存实时测试结果

⊙ 支持测试结果存储及数据回放功能

⊙ 通过USB接口,将测试数据导出,在PC上进行测量结果整理、归档、分析丰富的系统信息查询功能,如卫星状态、铷钟状态、存储空间、温度信息等

⊙ 支持关联测试功能,PTP和TOD同时测试

⊙ 支持多进程并行测试,支持手动、自动和定时测试,操作更加人性化

技术指标:

内置GPS接收机

L1频段

C/A50通道,L1频点1575MHz

1 PPS精度

15 ns

内置BD接收机

北斗B1

24通道,B1频点1561MHz

1 PPS 精度

30ns

铷原子钟精度

5X10-11

高精度锁定时间

55min

频率测量精度

±1×10-10

时间测试接口

1PPS

TTL、空接点

1PPM/1PPH

TTL

TOD

RS422

PTP

10/100/1000 BASE-T100BASE-FX

1000BASE-FXIEEE802.3

IPV4(单播、组播模式)

NTP

10/100/1000 BASE-T100BASE-FX1000BASE-FX

IRIG-B

光纤、DCLS

串口时间报文

RS485RS232

DCF77

TTL

时钟测试接口

2.048MHz

TTLG.703

2.048Mbps

G.703

10MHz

TTL

SyncE

10/100/1000 BASE-T100BASE-FX1000BASE-FX

管理接口

ConsoleUSB、以太网口

电池

锂离子聚合物电池,连续工作6小时(典型应用)

输入电压

16V/8A DC

液晶屏

7英寸TFT触摸屏,分辨率800x480

外观尺寸

292mm×200mm×90mmW×H×D

工作温度

0℃~50

贮存温度

-20℃~60

湿度

0%95% 非凝结

重量

2kg(含锂电池)
