  • G703/E1-U  E1接口转换器
G703/E1-U  E1接口转换器

G703/E1-U E1接口转换器

  • 所属分类: 接口转换器
  • 品牌:CTC
  • 产地:中国台北
  • 接口转换器
  • 产品说明:CTC G703/E1-U,主向位,接口转换器是非成帧E1接口转换器。
  • 在线订购

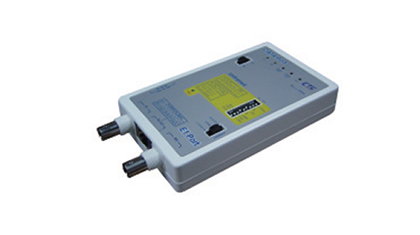

CTC G703/E1-U是提供E1非成帧接入服务的经济型接口转换设备,通过面板上的DIP开关可以方便设置E1的编码方式及线路阻抗等线路参数,E1链路的时钟可设置为恢复时钟、数据端口时钟或内部时钟。数据接口为标准的RS-530,通过适配电缆可转为V.35,X.21或RS-449。

⊙  功能特性:

• G703/E1-U:非成帧E1接口转换器

⊙  功能特点
• 内置LTU(线路终接单元)
• 单端口接至E1(非成帧)线路
• 实现G.703和RS-530,V.35,RS-449(V.36),X.21之间的接口转换
• 提供中继功能,延长E1接口到用户设备接口之间的距离(1.5km,24AWG)
• 用DIP开关从G.703和数据口皆可环回测试
• 电源:DC 9V电源带适配器,AC 110/230V 50/60Hz
• 工作温度:0~50℃ 湿度:0~90% 无凝结

技术指标

G.703接口

• 接口类型:BNC或RJ45
• 阻抗:BNC 75Ω(非平衡)
• RJ-45 120Ω(平衡)
• 标准:ITU G.703,G.704,G.706,G.823
• CRC校验:CRC-4 ON/OFF
• 线路编码:HDB3
• 距离:1.5km,24AWG

数据接口

• 接口类型:RS-530/DB25或V.35;RS-449(V.36),X.21
• 数据速率:2.048Mbps

LED指示灯

• TD:黄色,发送数据
• RD:黄色,接收数据
• TEST:红色,环回测试模式
• Rx Sig loss:红色,E1线路信号丢失
• Tx CLK Loss:红色,E1线路发送时钟丢失
• ALARM:E1线路告警,包括BPV错/CRC4错/帧失步/全1(AIS)/远端告警
• DTE:绿色,数据接口设置为DTE模式
• DCE:绿色,数据接口设置为DCE模式
