  • FRM220-E1/DATA
FRM220-E1/DATA

FRM220-E1/DATA

  • 所属分类: 接口转换器
  • 品牌:CTC
  • 产地:中国台北
  • 接口转换器
  • 产品说明:FRM220-E1/DATA 接口转换器,协议转换器是一款DSU/CSU 数据接入单元,支持非帧或成帧结构,支持用户的数据速率为N×64或N×56Kbps,最高达2.048Mbps。
  • 在线订购

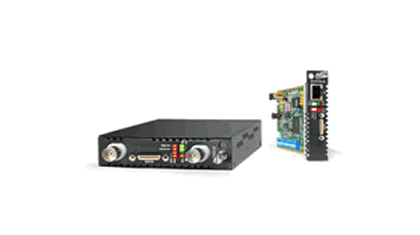

FRM220-E1/DATA 是一款卡片式的 DSU/CSU 数据接入单元,支持非帧或成帧结构,FRM220-E1/DATA支持用户的数据速率为N×64或N×56Kbps,最高达2.048Mbps,在双绞线或同轴电缆上传输时允许最高43dB的衰减,传输距离达2km /22AWG。FRM220-E1/DATA 前面板提供LEDS状态指示灯,LEDS状态指示灯监控CSU 和 DSU单元的运行状态,进行本地和远端环回测试,并且带有误码指示功能
FRM220-E1/DATA通过专用的数据电缆来连接用户设备。FRM220-E1/DATA 板卡支持FRM220 机框SNMP的管理,通过带内网管支持查看板卡状态信息和远程转换器的状态、类型、版本、连接状态、数据连接状态和报警信息。板卡在本地和远程都可以配置启用或禁用端口、重置端口、设置端口速率、修改时钟模式和启动本地和远程环回测试等操作。

⊙  功能特性:
 * 支持成帧E1 和 非帧结构
 * 通过适配电缆支持V.35/X21/RS530接口
 * I/O连接均为前面板出线
 * 支持多时钟源选择和远程环回( 内钟或外钟,E1 恢复时钟, DTE 或 DCE )
 * 内置 BERT 用于 V.54 执行本地性能诊断
 * 非平衡 E1/BNC 或平衡E1/RJ45
 * 完全兼容 FRM220A-CH20 机框
 * 支持SNMP FRM220A-CH20机框统一管理
 * LED报警指示

E1链路:
 * 帧格式:成帧/非成帧
 * 标准:ITU-T G.703/G.704/G.706 & G.732, G.823
 * 比特率:2.048Mbps±50ppm
 * 线路码:HDB3
 * 时钟设置:内钟、外时钟或恢复时钟
 * 接受灵敏度:-43dB
 * 线路阻抗:75Ω(BNC)/120Ω(RJ45)
 * 抖动性能:兼容ITU-T G.823
 * 发送电平:
“脉冲”幅度:2.37V ± 10% 75 ohm
                      3.00V ± 10% 120ohm
  “0”  幅度:±0.1V
  * 连接器:BNC/RJ45
  * 诊断:远程数字诊断

用户数据信道:
 * 接口类型:V.35/X21/RS530
 * 速    率:Nx56 / Nx64
 * 连 接 器:HDB26数据适配电缆

指示灯:Power, TD, RD, RTS, DCD, TX Clock loss,Signal loss,Sync loss,Alarm,
Test error
电源:AC适配器: 100~240VAC 到 12VDC
功耗:< 12W
尺寸:DC12 : 160 x 88 x 24mm (D x W x H)
重量:DC 12 : 280g
温度:0 ~ 50°C (操作), -10 ~ 70 °C (存储)
湿度:10 ~ 90% RH (无冷凝)
认证:CE, FCC, RoHS
MTBF:65,000 hrs (25°C)

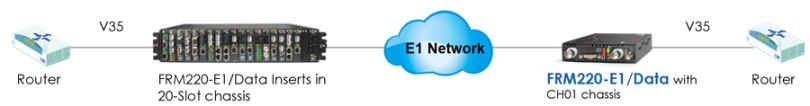

⊙  产品应用:
