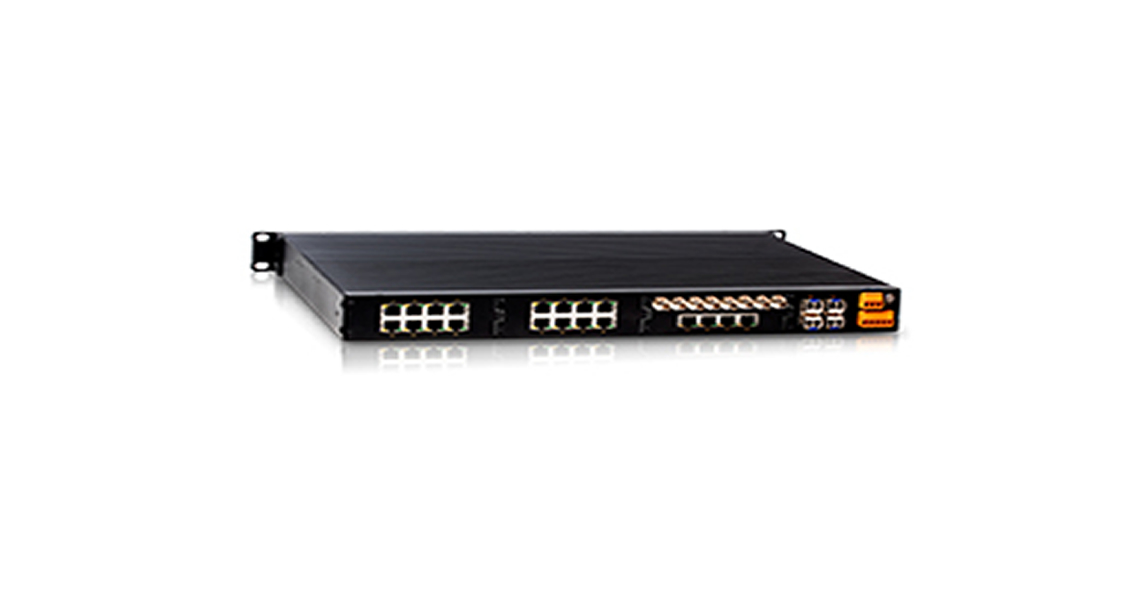

SICOM3024P 工业交换机

SICOM3024P 工业交换机

  • 所属分类: Kyland东土系列产品
  • 品牌:Kyland
  • 工业以太网交换机
  • 网管型机架式交换机
  • 产品说明:东土交换机SICOM3024P 24+4G端口二层网管型机架式工业交换机,最大支持4个光电可选千兆接口及24个光电可选百兆接口,目前已经广泛应用在智能变电站的过程层和站控层及其他对EMC性能有严酷要求的工业通信系统中。
  • 在线订购

      SICOM3024P 24+4G端口二层网管型机架式交换机是针对EMC性能要求严格的工业通信系统需求设计的二层网管型工业以太网交换机,最大支持4个光电可选千兆接口及24个光电可选百兆接口,满足IEC61850和IEEE1613标准,获得KEMA认证和国家电网A类认证证书。SICOM3024P交换机为19英寸机架式安装,支持前面板安装和后面板安装,SICOM3024P支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性,并支持Console、Telnet、Web多种管理方式以及基于SNMP的网管软件,目前已经广泛应用在智能变电站的过程层和站控层及其他对EMC性能有严酷要求的工业通信系统中。

关键特性

⊙  最大支持4个光电可选千兆接口,24个光电可选百兆接口
⊙  内部模组化设计,扩展灵活
⊙  支持DT-Ring、DRP协议族及RSTP等多种冗余组网机制
⊙  支持IEC61850 MMS建模管理
⊙  支持多种告警类型及日志记录上传功能
⊙  符合IEC61850-3和IEEE1613
⊙  通过KEMA,国网A类,CE,FCC,UL认证

性能参数

软件功能

交换功能

支持VLAN,PVLAN
支持端口聚合
支持端口流控
支持端口限速
支持广播风暴抑制

冗余技术

支持DT-Ring, DT-Ring+, DT-VLAN协议族,自愈时间<50ms
支持DHP, DRP,自愈时间<20ms
支持STP/RSTP

组播技术

支持IGMP snooping
支持GMRP
支持静态组播

安全技术

支持IEEE 802.1x
支持HTTPS/SSL
支持SSH
支持RADIUS
支持TACACS+
支持端口MAC地址绑定
支持用户分级

服务质量管理

支持ACL,L2-L7层数据进行过滤
支持802.1p(CoS),DSCP
支持SP,WRR队列调度

管理与维护

支持Console,Telnet,WEB管理方式
支持SNMPv1/v2c/v3,可通过Kyvision集中管理
支持IEC61850 MMS建模管理
支持FTP软件升级
支持IP/MAC冲突告警,失电告警,电源告警,温度告警,端口告警,环告警
支持RMON
支持端口镜像
支持Syslog
支持LLDP
支持Link-check
支持IPV4/IPV6

IP管理

支持Bootp
支持DHCP server/snooping/option 82

时钟管理

支持SNTP server/client
支持RTC

产品规格

技术参数

标准
IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-TX
100Base-FX)
IEEE 802.3ab(1000Base-T)
IEEE 802.3z(1000Base-SX/LX)
IEEE 802.3ad (port aggregation)
IEEE 802.3x(
流控)
IEEE 802.1p(
优先级)
IEEE 802.1Q(VLAN)
IEEE 802.1w(RSTP)

交换属性

优先级队列 8
VLAN
256
VLAN ID 1
4093
组播组数 512
MAC
8K
包缓冲区 4Mbit
包转发率 9.5Mpps
交换延迟 <10μs

接口

千兆端口
1000Base-X, SFP
接口
10/100/1000Base-T(X), RJ45
接口

百兆端口
100Base-FX,
/多模, SC/ST/FC任选
100Base-FX, SFP
接口(LC)
10/100Base-T(X), RJ45
接口

Console
RS232,RJ45接口

告警端口
3
5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max

指示灯

前面板指示灯
运行指示灯:Run
告警指示灯:Alarm
电源指示灯:PWR1,PWR2
接口指示灯:Link/ACT,Speed

后面板指示灯
接口指示灯:Link/ACT
接口速率指示灯:Speed

电源

输入电压
24VDC(18-36VDC),
48VDC(36-72VDC),
100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC)

接入端子 55.08mm间距插入式端子
功率 <35W
过载保护 支持
反接保护 支持
冗余保护 支持

机械结构

外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
尺寸 482.6mm×44mm×322.5mm(W×H×D)
重量 4Kg
安装方式 19英寸1U机架式

环境

工作温度 -40+85
储存温度 -40+85
相对湿度 595%无凝露

质保

MTBF 502802hrs
保修期 5

认证

CE:采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号
FCC
:采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号
UL508,Class I,Div2
:所有型号
KEMA
:采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号
国网A类:采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号
NEMA TS2
:采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号
产品最新认证动态请查询Kyland网站

行业标准

EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)
IEC61000-4-8(
工频磁场) 100A/m(cont.),1000A/m(1s-3s)
IEC61000-4-9(
脉冲磁场) 1000A/m
IEC61000-4-10(
阻尼振荡) 100A/m
IEC61000-4-12(
振荡波) 2.5kV/CM,1kV/DM
IEC61000-4-16(
共模传导) 30V(cont.),300V(1s)

机械
IEC60068-2-6(
振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)


订购信息

推荐型号

产品型号(含千兆口)

SICOM3024P-Ports1 Ports2-Connector-PS1-PS2

代码定义

代码选型

Ports1:千兆端口

4GX=4×1000Base-X,10/100/1000Base-T(X) SFP接口

4GE=4×10/100/1000Base-T(X)电口

2GX=2×1000Base-X,10/100/1000Base-T(X) SFP接口

4G=4x1000Base-X, 10/100/1000Base-T(X) combo port

Ports2:百兆端口

24S=24×100Base-FX,单模光口

24M=24×100Base-FX,多模光口

20S4T=20×100Base-FX,单模光口;4×10/100Base-T(X)电口

20M4T=20×100Base-FX,多模光口;4×10/100Base-T(X)电口

16S8T=16×100Base-FX,单模光口;8×10/100Base-T(X)电口

16M8T=16×100Base-FX,多模光口;8×10/100Base-T(X)电口

16S=16×100Base-FX,单模光口

16M=16×100Base-FX,多模光口

12S12T=12×100Base-FX,单模光口;12×10/100Base-T(X)电口

12M12T=12×100Base-FX,多模光口;12×10/100Base-T(X)电口

8S16T=8×100Base-FX,单模光口;16×10/100Base-T(X)电口

8M16T=8×100Base-FX,多模光口;16×10/100Base-T(X)电口

8S=8×100Base-FX,单模光口

8M=8×100Base-FX,多模光口

4S20T=4×100Base-FX,单模光口;20×10/100Base-T(X)电口

4M20T=4×100Base-FX,多模光口;20×10/100Base-T(X)电口

2S22T=2×100Base-FX,单模光口;22×10/100Base-T(X)电口

2M22T=2×100Base-FX,多模光口;22×10/100Base-T(X)电口

24T=24×10/100Base-T(X)电口

24SFP=24×100Base-FX,SFP接口

16SFP8T=16×100Base-FX,SFP接口;8×10/100Base-T(X)电口

16SFP=16×100Base-FX,SFP接口

8SFP16T=8×100Base-FX,SFP接口;16×10/100Base-T(X)电口

Connector:百兆光口参数

SC05=SC接头,多模,1310nm,5km

ST05=ST接头,多模,1310nm,5km

FC05=FC接头,多模,1310nm,5km

SC40=SC接头,单模,1310nm,40km

ST40=ST接头,单模,1310nm,40km

FC40=FC接头,单模,1310nm,40km

SC60=SC接头,单模,1310nm,60km

SC80=SC接头,单模,1550nm,80km

NA:无百兆光口或百兆光口为SFP形态时Connector项为空

PS1:电源输入1

HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)

L1=48VDC(36-72VDC)

L3=24VDC(18-36VDC)

PS2:电源输入2

HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)

L1=48VDC(36-72VDC)

L3=24VDC(18-36VDC)

NA:无冗余电源

产品型号(不含千兆口)

SICOM3024P-Ports1-Connector-PS1-PS2

代码定义

代码选型

Ports1:端口

24S=24×100Base-FX,单模光口

24M=24×100Base-FX,多模光口

22S2T=22×100Base-FX,单模光口;2×10/100Base-T(X)电口

22M2T=22×100Base-FX,多模光口;2×10/100Base-T(X)电口

20S4T=20×100Base-FX,单模光口;4×10/100Base-T(X)电口

20M4T=20×100Base-FX,多模光口;4×10/100Base-T(X)电口

18S6T=18×100Base-FX,单模光口;6×10/100Base-T(X)电口

18M6T=18×100Base-FX,多模光口;6×10/100Base-T(X)电口

16S8T=16×100Base-FX,单模光口;8×10/100Base-T(X)电口

16M8T=16×100Base-FX,多模光口;8×10/100Base-T(X)电口

16S=16×100Base-FX,单模光口

16M=16×100Base-FX,多模光口

14S10T=14×100Base-FX,单模光口;10×10/100Base-T(X)电口

14M10T=14×100Base-FX,多模光口;10×10/100Base-T(X)电口

12S12T=12×100Base-FX,单模光口;12×10/100Base-T(X)电口

12M12T=12×100Base-FX,多模光口;12×10/100Base-T(X)电口

12S4T=12×100Base-FX,单模光口;4×10/100Base-T(X)电口

12M4T=12×100Base-FX,多模光口;4×10/100Base-T(X)电口

10S14T=10×100Base-FX,单模光口;14×10/100Base-T(X)电口

10M14T=10×100Base-FX,多模光口;14×10/100Base-T(X)电口

8S20T=8×100Base-FX,单模光口;20×10/100Base-T(X)电口

8M20T=8×100Base-FX,多模光口;20×10/100Base-T(X)电口

8S16T=8×100Base-FX,单模光口;16×10/100Base-T(X)电口

8M16T=8×100Base-FX,多模光口;16×10/100Base-T(X)电口

8S8T=8×100Base-FX,单模光口;8×10/100Base-T(X)电口

8M8T=8×100Base-FX,多模光口;8×10/100Base-T(X)电口

8S=8×100Base-FX,单模光口

8M=8×100Base-FX,多模光口

6S22T=6×100Base-FX,单模光口;22×10/100Base-T(X)电口

6M22T=6×100Base-FX,多模光口;22×10/100Base-T(X)电口

6S18T=6×100Base-FX,单模光口;18×10/100Base-T(X)电口

6M18T=6×100Base-FX,多模光口;18×10/100Base-T(X)电口

6S14T=6×100Base-FX,单模光口;14×10/100Base-T(X)电口

6M14T=6×100Base-FX,多模光口;14×10/100Base-T(X)电口

6S10T=6×100Base-FX,单模光口;10×10/100Base-T(X)电口

6M10T=6×100Base-FX,多模光口;10×10/100Base-T(X)电口

4S24T=4×100Base-FX,单模光口;24×10/100Base-T(X)电口

4M24T=4×100Base-FX,多模光口;24×10/100Base-T(X)电口

4S20T=4×100Base-FX,单模光口;20×10/100Base-T(X)电口

4M20T=4×100Base-FX,多模光口;20×10/100Base-T(X)电口

4S16T=4×100Base-FX,单模光口;16×10/100Base-T(X)电口

4M16T=4×100Base-FX,多模光口;16×10/100Base-T(X)电口

4S12T=4×100Base-FX,单模光口;12×10/100Base-T(X)电口

4M12T=4×100Base-FX,多模光口;12×10/100Base-T(X)电口

4S8T=4×100Base-FX,单模光口;8×10/100Base-T(X)电口

4M8T=4×100Base-FX,多模光口;8×10/100Base-T(X)电口

2S26T=2×100Base-FX,单模光口;26×10/100Base-T(X)电口

2M26T=2×100Base-FX,多模光口;26×10/100Base-T(X)电口

2S22T=2×100Base-FX,单模光口;22×10/100Base-T(X)电口

2M22T=2×100Base-FX,多模光口;22×10/100Base-T(X)电口

2S14T=2×100Base-FX,单模光口;14×10/100Base-T(X)电口

2M14T=2×100Base-FX,多模光口;14×10/100Base-T(X)电口

24T=24×10/100Base-T(X)电口

16T=16×10/100Base-T(X)电口

12T=12×10/100Base-T(X)电口

8T=8×10/100Base-T(X)电口

Connector:百兆光口参数

SC05=SC接头,多模,1310nm,5km

ST05=ST接头,多模,1310nm,5km

FC05=FC接头,多模,1310nm,5km

SC40=SC接头,单模,1310nm,40km

ST40=ST接头,单模,1310nm,40km

FC40=FC接头,单模,1310nm,40km

SC60=SC接头,单模,1310nm,60km

SC80=SC接头,单模,1550nm,80km

NA:无百兆光口或百兆光口为SFP形态时Connector项为空

PS1:电源输入1

HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)

L1=48VDC(36-72VDC)

L3=24VDC(18-36VDC)

PS2:电源输入2

HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)

L1=48VDC(36-72VDC)

L3=24VDC(18-36VDC)

NA:无冗余电源


选购配件

配件型号

配件说明

千兆SFP模块

参考工业级千兆SFP模块选购表

百兆SFP模块

参考工业级百兆SFP模块选购表

DT-FCZ-RJ45-01

单口RJ45防尘罩
