  • SICOM2024M 工业交换机

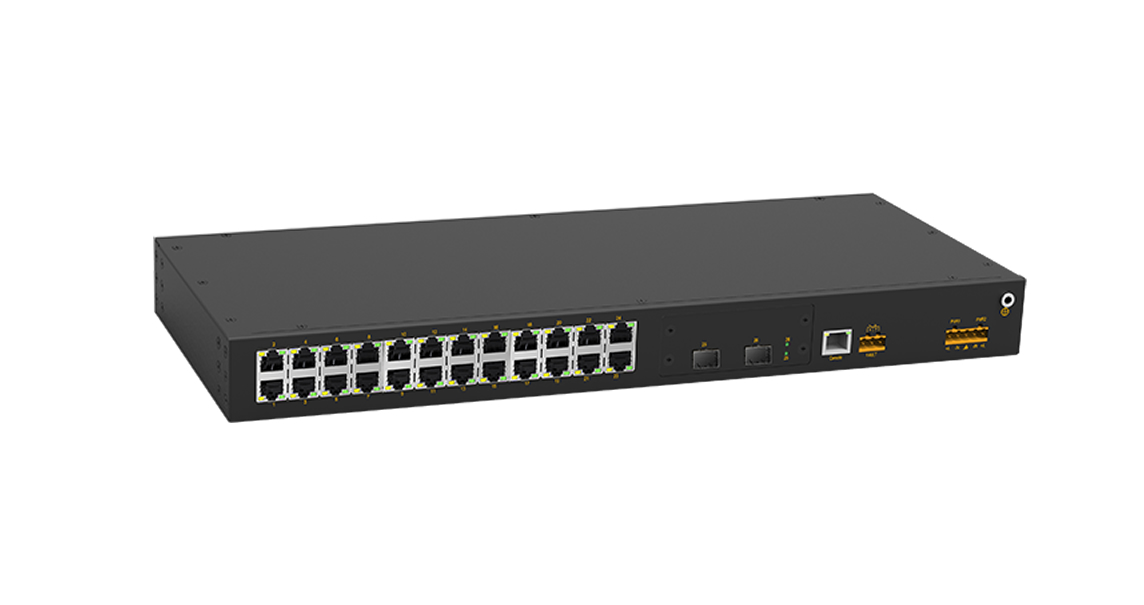

SICOM2024M 工业交换机

SICOM2024M 工业交换机

  • 所属分类: Kyland东土系列产品
  • 品牌:Kyland
  • 工业以太网交换机
  • 二层网管型机架式交换机
  • 产品说明:Kyland东土 SICOM2024M 26端口二层网管型机架式交换机是针对EMC性能要求严格的工业通信系统需求设计的,目前已经广泛应用在电力、轨道交通、工业自动化等对设备可靠性能有严酷要求的工业通信系统中。
  • 在线订购

Kyland东土 SICOM2024M 26端口二层网管型机架式交换机是针对EMC性能要求严格的工业通信系统需求设计的二层网管型工业以太网交换机,最大支持2个百兆光口及24个百兆电口,满足IEC61850和IEEE1613标准。SICOM2024M交换机为19英寸机架式安装,支持前面板安装和后面板安装,SICOM2024M支持端口、VLAN、组播、QoS、快速生成树等丰富的二层软件特性,并支持Console、Telnet、Web多种管理方式以及基于SNMP的网管软件,目前已经广泛应用在电力、轨道交通、工业自动化等对设备可靠性能有严酷要求的工业通信系统中。

关键特性

⊙ 最大支持2个百兆光口,24个百兆电口
⊙ 支持多种告警类型
⊙ 支持前后面板安装
⊙ 符合IEC61850-3和IEEE1613标准
⊙ CE,FCC认证

性能参数

软件功能

交换功能

支持VLAN,PVLAN
支持GVRP
支持端口聚合
支持端口流控
支持端口限速
支持广播风暴抑制
支持ARP配置
支持静态MAC地址配置
支持MAC地址老化时间配置

冗余技术

支持DT-Ring, DT-Ring+, DT-VLAN协议族,自愈时间<50ms
支持STP/RSTP
支持RSTP透传

组播技术

支持IGMP snooping
支持GMRP
支持静态组播

服务质量管理

支持ACL,可基于MAC地址进行数据流过滤
支持802.1p(CoS),DSCP
支持SP,WRR队列调度

管理与维护

支持Console,Telnet,WEB管理方式
支持SNMPv1/v2c,可通过Kyvision集中管理
支持RMON(组1,2,3,9
支持FTP软件升级
支持双软件版本
支持配置上传/下载
支持IP/MAC地址冲突告警,内存利用率告警,CPU利用率告警,失电告警,电源告警,端口状态告警,端口流量告警,端口CRC告警,端口丢包率告警,端口光功率告警,环告警
支持端口镜像
支持端口隔离
支持MAC地址数量限制
支持系统日志,运行日志,可保存到Flash,发送到日志服务器,支持日志上传FTP服务器
支持LLDP
支持Link-check
支持环回检测
支持端口CRC保护
支持端口安全

IP管理

支持DHCP Server/Client

时钟管理

支持SNTP server/client
支持时区配置

产品规格

技术参数

标准
IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-TX
100Base-FX)
IEEE 802.3x(
流控)
IEEE 802.1p(
优先级)
IEEE 802.1Q(VLAN)
IEEE 802.1w(RSTP)

交换属性

优先级队列 4
VLAN
256
VLAN ID 1-4093
组播组数 256
MAC
8K
包缓冲区 2Mbit
包转发率 7.7Mpps
交换延迟 <10μs

接口

百兆端口
100Base-FX, LC
接头
10/100Base-T(X), RJ45
接口

Console
RS232,RJ45接口

告警端口
3
3.81mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max

指示灯

前面板指示灯
运行指示灯:Run
电源指示灯:PWR1,PWR2
接口指示灯:Link/ACT,Speed;

后面板指示灯
接口指示灯:Link/ACT
接口速率指示灯:Speed
光口指示灯:25,26

电源

输入电压
24-48VDC(18-72VDC),
100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC)

接入端子 55.08mm间距插入式端子
功率 <16.8W
过载保护 支持
反接保护 支持
冗余保护 支持

机械结构

外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
尺寸 483mm×44mm×185mm(W×H×D);
重量 2.5Kg
安装方式 19英寸1U机架式

环境

工作温度 -40+85
储存温度 -40+85
相对湿度 5-95%无凝露

质保

MTBF 338566h
保修期 5

认证

CE:采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号
FCC
:采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号
产品最新认证动态请查询Kyland网站

行业标准

EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)
IEC61000-4-8(
工频磁场) 100A/m(cont.),1000A/m(1s-3s)
IEC61000-4-9(
脉冲磁场) 1000A/m
IEC61000-4-10(
阻尼振荡) 100A/m
IEC61000-4-12(
振荡波) 2.5kV/CM,1kV/DM
IEC61000-4-16(
共模传导) 30V(cont.),300V(1s)

机械
IEC60068-2-6(
振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

订购信息

推荐型号

产品型号

型号说明

SICOM2024M-24T-HV

24×10/100Base-T(X)电口,100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单电源

SICOM2024M-24T-HV-HV

24×10/100Base-T(X)电口,100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),冗余电源

SICOM2024M-24T-L2

24×10/100Base-T(X)电口,24-48VDC(18-72VDC),单电源

SICOM2024M-24T-L2-L2

24×10/100Base-T(X)电口,24-48VDC(18-72VDC),冗余电源

SICOM2024M-2SFP24T-HV

2×100Base-FXSFP接口;24×10/100Base-T(X)电口,100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单电源

SICOM2024M-2SFP24T-HV-HV

2×100Base-FXSFP接口;24×10/100Base-T(X)电口,100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),冗余电源

SICOM2024M-2SFP24T-L2

2×100Base-FXSFP接口;24×10/100Base-T(X)电口,24-48VDC(18-72VDC),单电源

SICOM2024M-2SFP24T-L2-L2

2×100Base-FXSFP接口;24×10/100Base-T(X)电口,24-48VDC(18-72VDC),冗余电源

选购配件

配件型号

配件说明

DT-FCZ-RJ45-01

单口RJ45防尘罩
