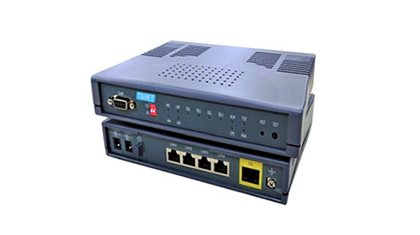

Comet 16xF系列EFM/TDM/ATM调制解调器

台联Comet 16xF系列调制解调器，基于新 G.SHDSL.bis 技术开发，为桌面型设计，支持 EFM/TDM/ATM模式，可工作于 2 / 4 / 8 线模式，标准速率可分别达 5.7 / 11.4 / 22.8兆。扩展模式下速率可达15 / 30 / 60 兆。
Comet 160xF系列支持以太网延伸，在8线扩展模式下速率可达 60兆。
Comet163xF系列基于时隙分配特性，可支持基於TDM的E1、V.35、V.24、X.21等业务，并可以太网接口同时工作。
全系列产品支持ITU-T G.991.2 EoC（Embedded Operation Channel）远端控制和监控功能标准，用户还可通过 Telnet / Web / HTTPs / SNMPv3等多种方式对远端设备进行配置和管理，可为电信运营商、通讯服务提供商以及企业用户提供铜线拉远传输解决方案

•  产品特色
⊙ 基于SHDSL.bis 技术的以太网、E1、V.35、RS-232接口拉远延伸功能
⊙ 兼容 SHDSL.bis及G.SHDSL 协议
⊙ 所有业务接口 E1 / RS232(或35) / 以太网 可同时工作
⊙ 遵循 ITU-T G.991.2 规范, 符合 TC-PAM 16/32 线路编码标准
⊙ 支持 2线/4线/8线工作模式，每对线对速率可达5.7兆
⊙ 支持 IEEE 802.3 EFM 2Base-TL bonding绑定技术
⊙ 支持断电告警功能
⊙ 支持DSL线路质量侦测和速率自调整功能
⊙ 前面板 LED 可显示设备运行状态，方便维护
⊙ 设备配置方式具备DIP switch指拨开关快速装机。
⊙ 支持 串口/Telnet/WEB/SNMP v1/v2c/v3
⊙ 设备自带环回测试按键，方便问题诊断
⊙ 设备自带环回测试按键，方便问题诊断
⊙ 支持诊断功能，包括：环回测试、SHDSL.bis 和 E1 性能监控
⊙ 通过HTTPS/TFTP升级固件
⊙ 支持VLAN 优先级和QoS的以太网络由或交换
⊙ 支持NAT/NAPT、DNS中继、DHCP 客户/服务器/中继、 RIPv1/RIPv2 以及静态路由功能
⊙ 支援 DSL加密連線檢查(Security-Link)保護機制。
⊙ 以太网接口可分别工作于交换和桥接模式

•  设备型号
⊙ Comet 1602F，DSL 2线(1对线)，4个以太网接口
⊙ Comet 1604F，DSL 4线(2对线)，4个以太网接口
⊙ Comet 1608F，DSL 8线(4对线)，4个以太网接口

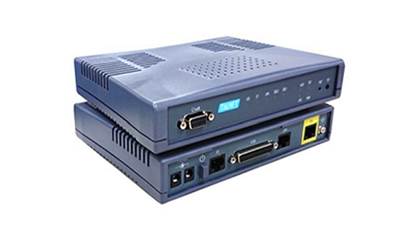

⊙ Comet 1632F，DSL 2线(1对线)，1个以太网接口+1个E1接口+ 1个V.35/RS-232接口
⊙ Comet 1634F，DSL 4线(2对线)，1个以太网接口+1个E1接口+ 1个V.35/RS-232接口
线路接口-G.SHDSL.bis
⊙ 类型：2 / 4 / 8 线
⊙ 符合标准：ITU-T G.991.2，994.1，ETSI 101 524
⊙ 绑定协议：IEEE 802.3ah EFM 2Base-TL
⊙ ATM标准：RFC 1483/2684 多种协议嵌入AAL5 桥接RFC 1577 IP

over ATM

⊙ 线路速率：Nx 64Kbps, n=3~239 Kbps (2线), 6~478 Kbps (4线),

12~956 Kbps (8线)

⊙ 接口类型：1xRJ45，接口阻抗：135欧姆
⊙ 线路编码：TC-PAM 16/32/64/128
⊙ 防雷标准：ITU K.21
业务接口-E1

⊙ 数据速率: 2.048Mbps
⊙ 接口: RJ-45 用于平衡电缆 E1 120奥姆
⊙ (可选择外接转接头用于非平衡电缆 75奥姆)
⊙ 线路编码: HDB3
⊙ 讯框格式: 讯框模式 /讯框模式+CRC /非讯框模式
⊙ 符合标准: ITU-T G.703 and G.704
⊙ 抖动性能: 符合 ITU-T G.823
⊙ 支持BERT测试模式
业务接口- Nx64k Data（V.35 / RS-232）

⊙ 物理接口： DB-25母头
V.35/X.21/RS-449/RS-530/RS-530A/RS-232 软件选择配置
⊙ 35/RS-530 Data Rate: n x 64Kbps, 高达4.6Mbps
⊙ DTE 和 DCE 时钟源设定
⊙ 支持全双工、同步速率
⊙ RS232 速率: 同步 300/ 600/ 1200/ 2400/ 4800/ 9600/19200/38400/48000/ 56000/ 57600/ 15200 bps
异步 1200/ 2400/ 4800/ 9600/ 19200/38400/57600/ 115200 bps
数据位 : 7/8 bit
支持停用封包位 (1或2 bit ) 可选择

业务接口-以太网
⊙ 以太网接口：10/100兆
⊙ 接口类型：RJ-45
⊙ 支持3x流量控制、支持MDI/MDIX侦测功能
⊙ 速率及功率自适应
⊙ 支持2层功能
⊙ 支持IPv4/IPv6
以太网功能
⊙ 支持1d 透明桥接功能
⊙ 支持 防火墙 Anti-DDOS和 ACL安全保护
⊙ 每个端口可扩容的带宽控制 (位=64K, 可达100M)
⊙ 支持3x 流量控制
⊙ 2K MAC 学习地址
⊙ 用于局域网以太网封包长度为 9K 巨型侦，最大2048 bytes(DSL) 用于广域网
⊙ 提供1q VLAN 标记，可达4094 VLAN ID
⊙ 支持1p QoS 优先级标识
⊙ 支持ITU-T G.8032 以太网环路保护交换(ERPS)
⊙ 支持SNTP协议获取网络时钟源
⊙ 支持DHCP 客户/服务器/中继
⊙ 支持静态路由以及RIPv1/RIPv2 动态路由
⊙ 点对点以太网(PPPoE) 协议支持
⊙ 网络和端口地址转换(NAT & NAPT)
⊙ 不同VLAN的虚拟IP (LAN支持二级IP)
时钟源
⊙ 内部时钟
⊙ DSL线路接收时钟
⊙ 外部时钟（从E1或Nx64K接口获取时钟）

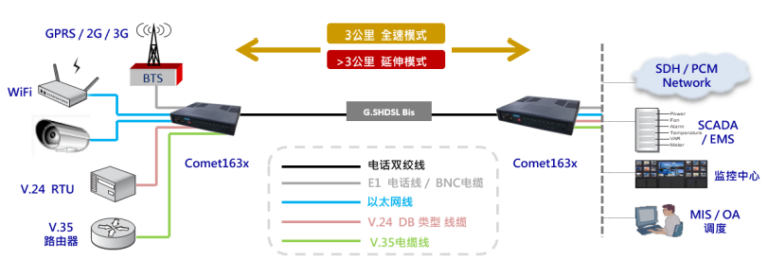

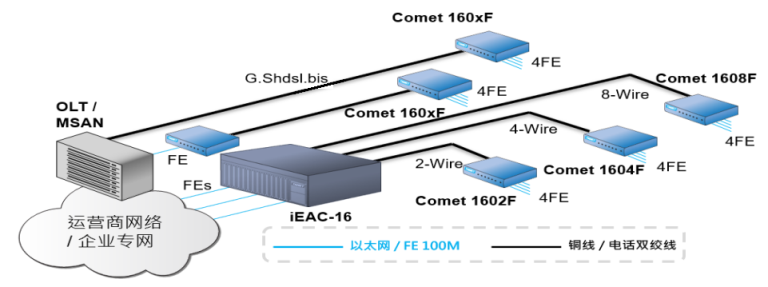

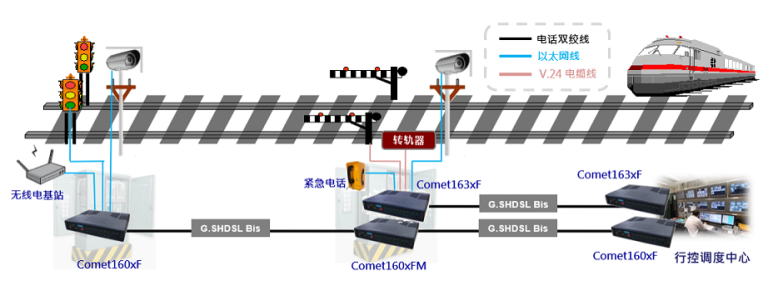

产品应用
