Comet160xFM 路由型MODEM

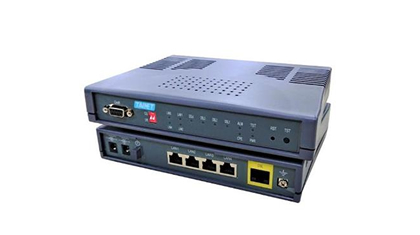

Comet1604FM/Comet1608FM 以太网路由型G.SHDSL.bis调制解调器

TAINET Comet160xFM 彗星系列是所谓的以太网接入设备（EAD）、以太网媒体数据转换器（MDC）或以太网DSL调制解调器，采用新的G.SHDSL.bis传输标准，透过2/4对铜线链路，传送最高30/60Mbps以太网速率传输业务。
Comet160xFM彗星系列为DSL铜线对称专线式传输。除了具备点对点以太网传输延伸，支持符合ITU-T G.8032标准提供铜线点对多点以太网串接、拓展、环形链路传输。

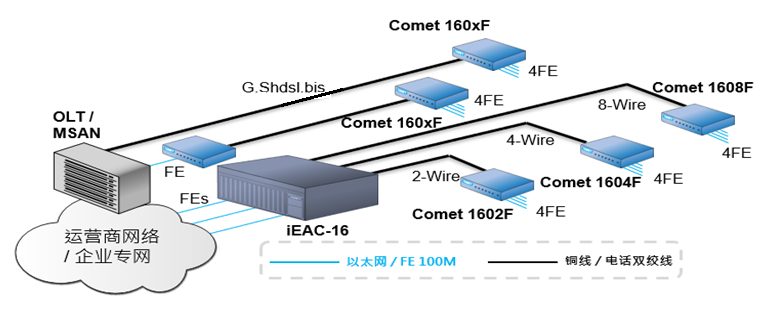

Comet160xFM 完全兼容TAINET iEAC-16智能以太网终端接入平台，可透过G.SHDSL.bis铜线长距离传输特性，提供运营商在局端铜线长距离接入解决方案。
Comet160xFM 彗星系列是电信运营商、企业专网用户铜线接入理想解决方案。在管理与装机配置上彗星系列可通过DIP-Switch调拨开关、Console控制串口、Telnet(SSH)、WEB(HTTP/HTTPS)、TR-069或SNMP v1/v2c/v3轻松地完成配置管理。

产品特色

•  所有介面 E1/V.35/Ethernet 可同时工作
•  多线对铜线绑定(G.SHDSL.bis)以太网应用延伸
•  遵照ITU-T G.991.2标准，TC-PAM 4/8/16/32/64/128线路传输时隙编码。
•  2或4对SDSL.BIS，每对5.7Mbps
•  支持4对线的高速模式，速率可达到60Mbps
•  CO、CPE和兼容模式设定（MM）可配置P2P点对点、P2MP点对多点等，串接、拓展、环形模式。
•  前面板LED指示器便于状态监测
•  具备DIP switch调拨开关快速装机。串口、Telnet(SSH)、WEB GUI(HTTPS)、SNMP(v1/v2c/v3)或TR-069近远程配置管理
•  支持TFTP或HTTP/HTTPS对远端设备进行软件升级
•  支持VLAN和 QoS优先级的以太网交换和桥接应用设置。
•  具备路由器功能支持NAT/NAPT、DNS中继、DHCP客户端/服务器/中继、RIPv1/RIPv2和静态路由。
•  支援 DSL加密連線檢查(Security-Link)保護機制
•  硬件串口可切换Console控制/Serial串口模式，Serial串口模式符合RFC 2217规范，可透过以太网连接客户端/服务器的串口数据。

规格

型号

• Comet 1604FM，4线/P2MP，4个以太网接口
• Comet 1608FM，8线/P2MP，4个以太网接口

时钟源

•  Internal内时钟源
•  透过DSL线路接收时钟源

二层交换功能

•  支持1d桥接功能
•  支持ACL功能
•  支持源MAC地址过滤
•  支持端口限速功能（起步：64K～100M）
•  MAC地址最大学习数量：2K
•  支持基于端口的带宽控制
•  支持以太网分组9K帧型封装于LAN区域网
•  WAN广域网（DSL）传送支持分组2048bytes帧型
•  支持3x流量控制
•  支持1q VLAN tagging，高达4094 VLAN ID
•  支持1p QoS优先级标识
•  ITU-T G.8032以太环网保护倒换（ERPS）
•  支持SNTP协议获取网络时间
•  支持DHCP功能 客户机 / 服务器 / 中继
•  支持静态路由和RIPv1/RIPv2动态路由
•  支持点对点以太网（PPPoE）协议。
•  支持NAT和NAPT，网络和端口地址转换
•  支持虚拟IP用于不同的VLAN（LAN支持二级IP）

线路接口-G.SHDSL.bis

•  类型：4 / 8线
•  符合标准：ITU-T G.991.2，ETSI 101 524
•  Bonding协议：IEEE 802.3ah EFM 2Base-TL
•  线路速率：Nx 64Kbps, n= 6~478 (4w), 12~956(8线)
•  接口类型：1xRJ-45
•  线路编码：TC-PAM 16/32/64/128
•  阻抗：135欧姆

以太网接口

•  以太网接口：10/100Base T
•  接口类型：RJ-45
•  支持3x流量控制
•  支持MDI/MDIX侦测功能
•  支持速率自动协调
•  支持全双工/半双工协议
•  支持2层交换功能
•  支持IPv4/IPv6

DTE接口- Serial 串口

•  串口类型：RS-232C，DCE模式
•  硬件接口：DB-9
•  数据传送：异步。300～115200bps
•  資料位元：5~8
•  支援封包停止位元为1/2 bit
•  同位校正：None/ Even/ Odd
支持RFC-2217（TELNET），
TCP（虚拟COM），UDP
•  适应模式：Console控制台
Client客户端 / Server服务器

管理

•  通过DIP交换机、telnet（SSH）、Web GUI（HTTP/ HTTPS）、SNMP V1/V2C/V3、TR-069**进行配置
•  Console控制串口：RS232C，DB-9硬件接口
•  支持性能监视功能（PM）
•  固件可通过Web或TFTP升级
•  前面板重置为出厂配置按钮
•  操作日志、登入管理支持管理员/操作员/用户权限配置
•  支持登录密码复杂性：6字符、大写字母和小写字母、数字、特殊符号
•  防伪装攻击机制：锁定IP和延迟登录
•  支持IEEE 802.3ah Dying Gasp断电告警

认证

•  ISO 9001质量管理
•  CE批准，EN 55032, 55024，610003-2，610003-3
•  CE-LVD安全性，IEC-60950-1，EN 60950-1**
•  ITU-T K.21防雷认证**

LED灯号显示

•  PWR电源, TST 铜线回路测试, ALM告警, CPE被叫,
•  DSL 2 / 4对线连线状态双色显示, LAN 区域网 1~4接口运作显示

供电需求

•  100~240V AC to 12V DC,外置电源适配器(12V，1A)
•  12VDC输入，可双电源冗余备份输入
•  DC 48V 外接式电源适配器
•  功耗：8W
•  100~240V AC to 12VDC adapter (Comet 160xFM)
•  DC 48V (选配)

尺寸

•  200(W) x 150(D) x 39(H) mm

环境要求

•  工作温度： 0 o C ~ 50 o C
•  存储温度： -20 o C ~ 75 o C
•  湿度：90% (非凝结)

产品应用

⊙     1~4对线 G.SHDSL 运营商网络/企业专网 传输应用

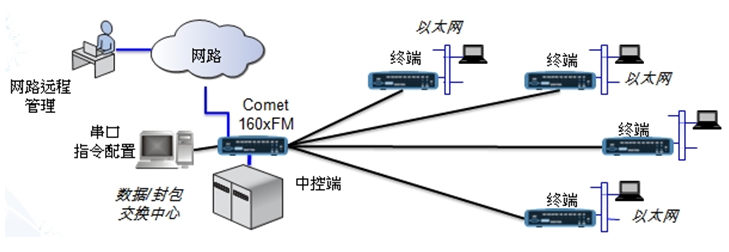

⊙     1~4对线 G.SHDSL 点到多点高速传输应用

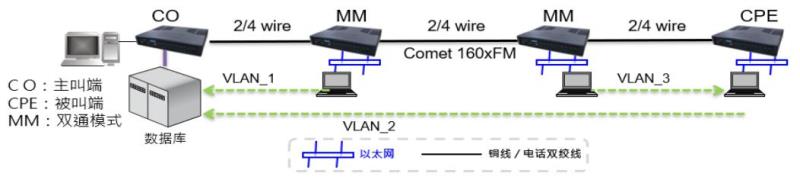

⊙     1~4对线 G.SHDSL 共线/直线高速传输应用

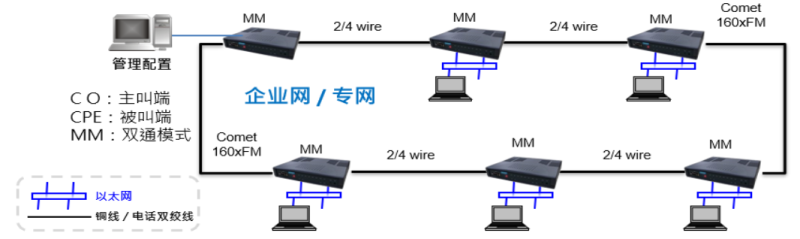

⊙     1~4对线 G.SHDSL G.8032环状高速传输应用
