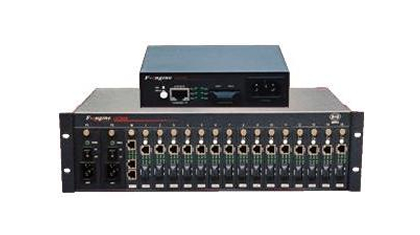

烽火OL100系列千兆光纤收发器是烽火推出的独立型、高可靠、低成本的以太网光电口转换器,高效率地实现1路10/100/1000MBase-Tx和1路千兆光口之间的转换,该系列光纤收发器采用国内外知名品牌的光模块,产品具有超低传输时延和线速转发能力特点。
产品规格:
规 格 |
描 述 |
OL100CR-04X系列 |
千兆双纤单模/多模, 20/40/60/120km等4种类型,光口SC/PC或FC/PC可选,电口10/100/1000M自适应,电源220V或-48V |
OL100CR-14X/24X系列 |
千兆单纤单模, 20/40/60/80km等4种类型,光口SC/PC或FC/PC可选,电口10/100/1000M自适应,电源220V或-48V |
产品特性:
⊙ 符合IEEE802.3、IEEE802.3U、IEEE802.3X、IEEE802.3AB、IEEE802.3Z 协议标准;
⊙ 符合ANSI X3T12 TP-PMD 标准、符合ANSI X3.166 FDDI-PMD 标准
⊙ 电接口支持10/100M/1000M自适应,支持自动MDI/MDIX交叉功能
⊙ 内置高性能交换引擎,有效控制差错传播
⊙ 全金属外壳,无风扇高效散热,超宽工作温度范围
⊙ MAC地址自学习/更新功能,根据MAC地址表转发该数据包有效缩小广播域
⊙ 支持链路故障转移功能,远端错误指示功能
⊙ 内置电源,超宽电源电压,电源可选-48或220V
性能指标:
特性指标 |
详细描述 |
|
特性指标 |
半/全双工,10/100/1000Mbps |
|
传输方式 |
OL x00xx-x4系列:存储转发 |
|
最大过滤速度 |
1488000pps(1000M) |
|
以太网电接口属性 |
||
接口类型 |
RJ45接口 |
|
接口标准 |
IEEE802.3,IEEE802.3u,IEEE802.3ab |
|
以太网光接口属性 |
||
接口类型 |
SC接口 |
|
接口标准 |
IEEE802.3z、IEEE802.3 |
|
波长 |
850nm 1310nm 1550nm |
|
发送光功率 |
单模:双纤双向:最大 +3dBm,最小 -11.5dBm;单纤双向:最大 5dBm,最小-6dBm |
|
光纤 |
单模光纤或多模光纤 |
|
电源要求 |
220V产品:176~264V,50~60Hz |
|
外形尺寸(宽×深×高) |
桌面式产品(10/100/1000M):155mm×125mm×40mm |
|
工作环境 |
工作温度:-10~55℃储存温度:-25~65℃ |
|
最大功耗 |
桌面型产品(1000M):6W |
产品订购:
型 号 |
描 述 |
OL100CR-04A |
独立型光纤收发器,多模,10/100/1000M,550m,SC/PC,220V |
OL100CR-04B |
独立型光纤收发器,单模,10/100/1000M,20km,SC/PC,220V |
OL100CR-04C |
独立型光纤收发器,单模,10/100/1000M,40km,SC/PC,220V |
OL100CR-04D |
独立型光纤收发器,单模,10/100/1000M,60km,SC/PC,220V |
OL100CR-04E |
独立型光纤收发器,单模,10/100/1000M,80km,SC/PC,220V |
OL100CR-04E+ |
独立型光纤收发器,单模,10/100/1000M,100km,SC/PC,220V |
OL100CR-14B |
独立型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100/1000M,20km,SC/PC,220V |
OL100CR-14C |
独立型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100/1000M,40km,SC/PC,220V |
OL100CR-24B |
独立型单纤光纤收发器,发射波长1550nm,接收1310nm,单模,10/100/1000M,20km,SC/PC,220V |
OL100CR-24C |
独立型单纤光纤收发器,发射波长1550nm,接收1310nm,单模,10/100/1000M,40km,SC/PC,220V |
