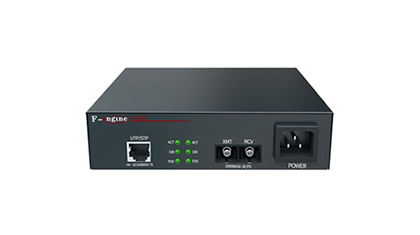

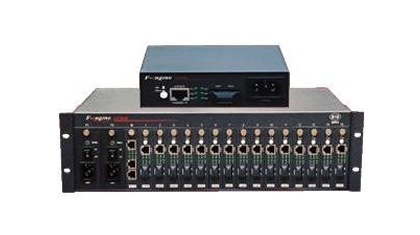

烽火（F-engine） OL100系列百兆光纤收发器是烽火推出的独立型、高可靠、低成本的以太网光电口转换器，高效率地实现1路10 /100Base-Tx和1路百兆光口之间的转换，该系列光纤收发器采用国内外知名品牌的光模块，产品具有超低传输时延和线速转发能力特点。
产品规格：
|
规 格 |
描 述 |
|
OL100CR-02X系列 |
百兆双纤单模/多模， 20/40/60/120km等4种类型，光口SC/PC或FC/PC可选，电口10/100M自适应，电源220V或-48V |
|
OL100CR-12X/22X系列 |
百兆单纤单模， 20/40/60/80km等4种类型，光口SC/PC或FC/PC可选，电口10/100M自适应，电源220V或-48V |
产品特点：
⊙ 符合IEEE802.3、IEEE802.3U、IEEE802.3-2000标准；
⊙ 符合ANSI X3T12 TP-PMD 标准、符合ANSI X3.166 FDDI-PMD 标准
⊙ 电接口支持10/100M自适应，支持自动MDI/MDIX交叉功能
⊙ 内置高性能交换引擎，有效控制差错传播
⊙ 全金属外壳，无风扇高效散热，超宽工作温度范围
⊙ MAC地址自学习/更新功能，根据MAC地址表转发该数据包有效缩小广播域
⊙ 支持链路故障转移功能，远端错误指示功能
⊙ 内置电源，超宽电源电压，电源可选-48或220V
性能指标：
|
特性指标 |
详细描述 |
|
传输模式 |
OLx00xx-x2系列：半/全双工，10/100Mbps |
|
传输方式 |
OLx00xx-x2系列：存储转发 |
|
最大过滤速度 |
148800pps（100M） |
|
以太网电接口属性 |
|
|
接口类型 |
RJ45接口 |
|
接口标准 |
IEEE802.3 、IEEE 802.3u |
|
以太网光接口属性 |
|
|
接口类型 |
SC/PC或FC/PC可选 |
|
接口标准 |
IEEE802.3 |
|
波长 |
1310nm, 1550nm |
|
发送光功率 |
单模：双纤双向：最大 +2dBm，最小 -20dBm； |
|
光纤 |
单模光纤/多模光纤 |
|
外形尺寸(宽×深×高) |
桌面式产品： 134 mm×122 mm×38 mm |
|
电源要求 |
220V产品：176～264V，50～60Hz |
|
工作环境 |
工作温度：-10～55℃储存温度：-25～65℃ |
|
最大功耗 |
桌面型产品：4W |
产品订购：
|
型 号 |
描 述 |
|
OL100CR-02A |
独立型光纤收发器,多模,10/100M,2km,SC/PC,220V |
|
OL100CR-02B |
独立型光纤收发器,单模,10/100M,20km,SC/PC,220V |
|
OL100CR-02C |
独立型光纤收发器,单模,10/100M,40km,SC/PC,220V |
|
OL100CR-02D |
独立型光纤收发器,单模,10/100M,60km,SC/PC,220V |
|
OL100CR-02E |
独立型光纤收发器,单模,10/100M,120km,SC/PC,220V |
|
OL100CR-22B |
独立型单纤光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,20km,SC/PC,220V |
|
OL100CR-22C |
独立型单纤光纤收发器,发射波长1550nm,接收1310nm ,单模,10/100M,40km,SC/PC,220V |
|
OL100CR-22D |
独立型单纤光纤收发器,发射波长1550nm,接收1310nm ,单模,10/100M,60km,SC/PC,220V |
|
OL100CR-22E |
独立型单纤光纤收发器,发射波长1550nm,接收1310nm单模,10/100M,80km,SC/PC,220V |
|
OL100CR-12B |
独立型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,20km,SC/PC,220V |
|
OL100CR-12C |
独立型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,40km,SC/PC,220V |
|
OL100CR-12D |
独立型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,60km,SC/PC,220V |
|
OL100CR-12E |
独立型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,80km,SC/PC,220V |
