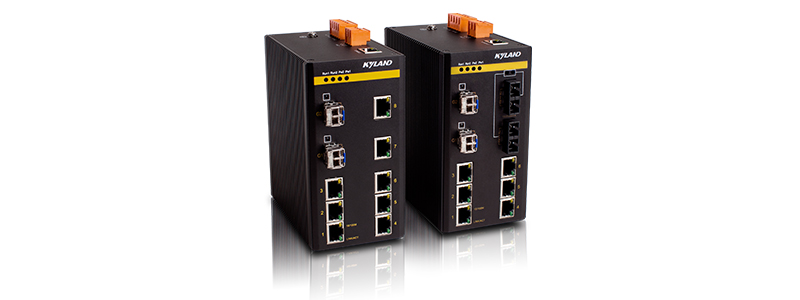

SICOM3000 卡轨式交换机

SICOM3000 卡轨式交换机

  • 所属分类: Kyland东土系列产品
  • 品牌:Kyland
  • 卡轨式工业以太网交换机
  • 产品说明:Kyland SICOM3000 工业交换机具有IP41防护的金属外壳,抗强振动的卡轨座,-40℃-+85℃极端环境温度适应能力及良好的EMC电磁兼容性能,广泛应用于风电,配网,交通,石油石化等工业领域。
  • 在线订购

SICOM3000 8+2G端口二层网管型卡轨式交换机,支持2个千兆SFP接口,2个光电可选百兆接口和6个百兆电口。SICOM3000具有IP41防护的金属外壳,抗强振动的卡轨座,-40℃-+85℃极端环境温度适应能力及良好的EMC电磁兼容性能,使该系列产品具备在恶劣工业环境下稳定可靠工作的能力,同时提供12V/24V/48V/220V可选电源输入型号,满足不同行业的应用需求。SICOM3000支持DT-Ring协议族(自愈时间<50ms),DRP/DHP(自愈时间<20ms),RSTP,VLAN,组播,QoS,SSH,SSL等丰富的二层软件特性,并支持CLI、Telnet、Web多种管理方式以及基于SNMPv1/v2c/v3网管软件。目前该产品已广泛应用于风电,配网,交通,石油石化等工业领域。

关键特性
⊙ 2个千兆光口,传输距离40km,8个百兆电口(特殊型号支持POE功能)
⊙ 支持DT-Ring协议族, DRP/DHP和RSTP,支持总线型、星型、自愈环型等网络拓扑,组建自愈光纤环网,在一个网络断点的情况下不影响整个网络通信
⊙ 支持GMRP,DHCP,SNMP,QoS
⊙ 单台交换机的端口数据转发时延 <5μs
⊙ 支持HTTPS, SSH增强网络安全性
⊙ IEC61850-3 & IEEE1613 (KEMA认证) KEMA,UL508,
⊙ Class I Div 2,CE,FCC认证

性能参数

软件功能

交换功能

支持VLAN, PVLAN
支持
GVRP
支持端口聚合

支持端口流控
支持端口限速
支持广播风暴抑制

冗余技术

支持DT-Ring, DT-Ring+, DT-VLAN协议族,自愈时间<50ms
支持DRP/DHP,自愈时间
<20ms
支持STP/RSTP

组播技术

支持IGMP Snooping
支持
GMRP
支持静态组播

安全技术

支持HTTPs/SSL
支持
SSH
支持
TACACS+
支持
IEEE802.1X
支持端口MAC地址绑定

服务质量管理

支持 Qos, 802.1p(CoS) DSCP TOS/DiffSer,支持SPWRR队列调度

管理与维护

支持Console, Telnet, WEB管理方式
支持SNMPv1/v2c/v3,可通过Kyvision集中管理
支持FTP/TFTP软件升级
支持电源告警,端口告警和环告警
支持环路检测
支持CRC保护
支持RMON
支持端口镜像

支持线缆检测
支持Syslog
支持
LLDP
支持Link-check

IP管理

支持DHCP server/snooping/clientDHCP Option 82

时钟管理

支持SNTP Client

产品规格

标准

IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-T
100Base-FX)
IEEE 802.3z (1000Base-SX/LX)
IEEE802.3x (
流控
)
IEEE 802.1p (
优先级
)
IEEE 802.1Q (VLAN)
IEEE 802.1w (RSTP)
IEEE802.1X
IEEE802.3ab

交换属性

优先级队列 4
VLAN
256
VLAN ID 1
4093
组播组数
256
MAC
8K
包缓冲区
4Mbit
包转发率
4.2Mpps
背板带宽
24Gbps
交换延迟 <5μs

接口

千兆端口 1000Base-X, SFP接口
百兆端口 100Base-FX,/多模,SC/ST/FC任选; 10/100Base-T(X), RJ45接口
Console
RS232,RJ45接口
告警端口 35.08mm间距插入式端子,250VAC/220VDC Max, 2A Max

指示灯

前面板指示灯
运行指示灯:Run
告警指示灯
:Alarm
电源指示灯
:PWR1,PWR2
接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口)

电源

输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC); 24-48VDC(18-72VDC); 12-24VDC(9-36VDC)
接入端子 55.08mm间距插入式端子

功率 <10W
过载保护 支持

反接保护 支持
冗余保护 支持(12/24/48VDC)

机械结构

外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP41
尺寸
75mm×140mm×123mm(W×H×D)
重量
1.0Kg
安装方式 DIN卡轨式或壁挂式

环境

工作温度 -40+85
储存温度 -40+85
相对湿度 095%无凝露

质保

MTBF 223350h
保修期 5

认证

KEMA: 采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号.
UL508, Class I Div 2:
采用L2:24-48VDC电源的型号
.
CE(EMC), FCC:
采用L2:24-48VDC; L5:12-24VDC电源的型号.

行业标准

EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz
2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 10V(150kHz
80MHz)

机械

IEC60068-2-6(
振动)
IEC60068-2-27(
冲击
)
IEC60068-2-32(
自由跌落)

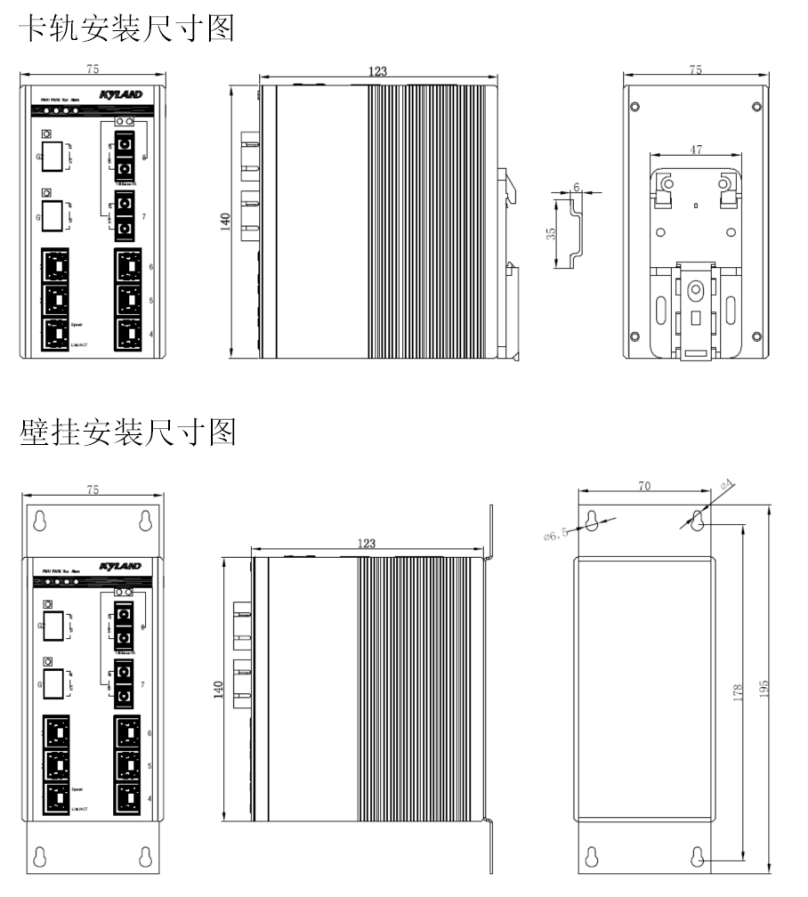

机械尺寸

订购信息

产品选型

推荐型号

产品型号

SICOM3000-Ports-Connector-PS

代码定义

代码选型

Ports:端口

2GX2S6T=2×1000Base-X, SFP接口;2×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口

2GX2M6T=2×1000Base-X, SFP接口;2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口

2GX8T=2×1000Base-X, SFP接口;8×10/100Base-T(X) RJ45电口

2S6T=2×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口

2M6T=2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口

8T=8×10/100Base-T(X) RJ45电口

特殊型号支持POE功能

Connector:百兆光口参数

SC05=SC接头,多模,1310nm,5km

ST05=ST接头,多模,1310nm,5km

FC05=FC接头,多模,1310nm,5km

SC40=SC接头,单模,1310nm,40km

ST40=ST接头,单模,1310nm,40km

FC40=FC接头,单模,1310nm,40km

SC60=SC接头,单模,1310nm,60km

SC80=SC接头,单模,1550nm,80km

NA:无百兆光口时, Connector项为空

PS:电源输入

L2-L2=24-48VDC(18-72VDC),冗余输入

L5-L5=12-24VDC(9-36VDC),冗余输入

HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入

选购配件

配件型号

配件说明

千兆SFP模块

参考工业级千兆SFP模块选购表

DT-BGAZ-05

壁挂安装板

DT-FCZ-RJ45-01

单口RJ45防尘罩
