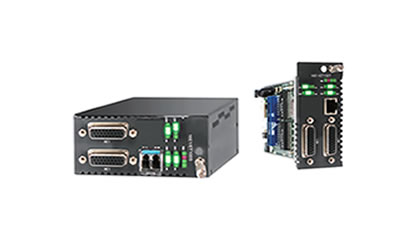

FRM220A-16E1/ET100网桥

FRM220A-16E1/ET100是16端口E1以太网桥，可以将局域网的10M/100M数据存储转发到1-16条E1信道上，实现局域网间的互接。最大以太网带宽为31.74Mbps。

FRM220A-16E1/ET100支持 GFP-F 封装，符合ITU-TG.7041、G.7042、G.7043、G.8040，对于所有遵循同样标准的产品具备良好的互通性。

FRM220A-16E1/ET100最大限度地利用现有E1信道带宽，提供低成本的组网方案，适用于电信、铁路、电力、石汕、  公安、部队等用户的应用。

⊙  功能特点

•  任意E1通道之间的最大延时差可达220ms; 当延时差超过220ms时, 将会产生延时差超限告警
•  封装支持 GFP-F封装格式, 符合 ITU-T G.7041 标准
•  支持虚级联 (VCAT) 及链路容量调整规范 (LCAS), 符合ITU-T G.7042标准
•  以太网接口可根据用户需求配置为10/100M电口式100M 光口（SFP）
•  VCAT & LCAS到E1的映射符合ITU-T G.7043、G.8040标准
•  提供本地E1传输通道及以太网接口的状态及告警指示的功能, 实时上传至中心端设备
•  自动删除故障 (LOS、AIS、LOF 、LOMF、RAI等严重告警、误码率过高或存在环回) 的E1通道, 故障消失后自动恢复
•  用户可根据需要选择使能禁止故障转移的功能
•  收发双向E1序号不一一对应以及E1数量不对称应用情况下数据业务仍可正常传输

⊙  电接口( 16E1-ET100T )技术指标

•  LAN接口：一个自识别网线的RJ-45接口
•  支持 10/100Base-T/TX, 支持自动和强制工作模式

⊙  光接口( 16E1-ET100S )技术指标

•  光接口类型：SFP-LC
•  提供100Mbps SFP

⊙  E1接口技术指标

•  帧格式：CCS＋CRC
•  比特率：2.048Mbps
•  线路编码：HDB3
•  线路阻抗：75Ω (非平衡) 、120Ω (平衡)
•  符合ITU建议：G.703、G.704、G.732、G.823
•  发送时钟： 内时钟、恢复时钟

⊙  以太网接口通用技术指标

•  标 准 ：IEEE 802.3 10Base-T, IEEE 802.3u，100Base-TX,100Base-FX,
IEEE802.3ab, 802.3z 1000Base-TX, 1000Base-FX，IEEE802.3/802.3u
•  数据速率：10/100Mbps；半双工/全双工；最大支持1916字节的超长包

⊙  通用技术指标

•  LED指示灯：E1接口：signal loss, Alarm(AIS, LOF,RAI, LOMF告警)
以太网光口(4E1-ET100S)：Link/ACT,SD
以太网电口(4E1-ET100T)：Link/ACT,
10/100M
•  温度：0-50°C(工作); 0-70°C(储存)
•  湿度：10-90% (无冷凝)
•  电源：DC 12V
•  功耗：<12W
•  尺寸：160×88×44mm
•  重量：120g
•  符合标准：FCC CE LVD RoHS
•  MTBF：6,5000 hrs

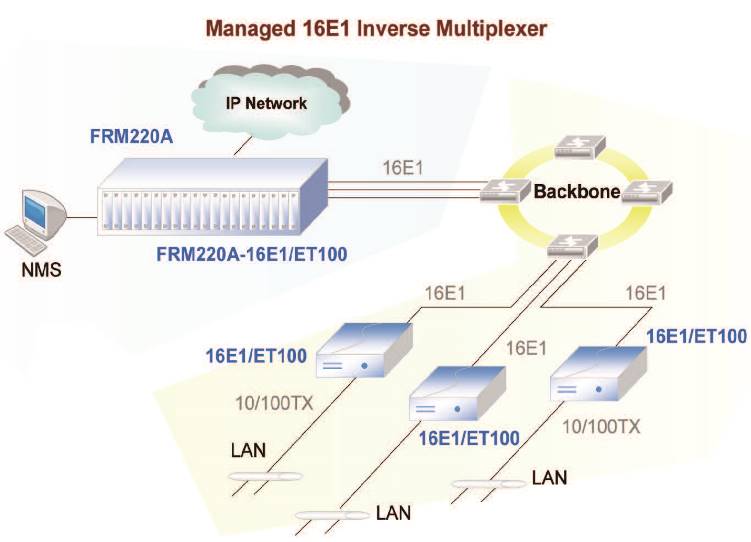

⊙  产品应用
